交流输出电抗器（MAR-XXXX）的应用
交流输出电抗器，变频器输出是脉冲宽度调制的电压波（SPWN）它是前后沿很陡的一联串脉冲方波，存在丰富的谐波。这些谐波有害于电动机和负载的寿命（典型的是电机绕组匝间电压dv/dt过高，造成匝间击穿），以及对周围电器干扰。当负载端电容分量大时，造成变频器的开关器件流过大的冲击电流，会损坏开关器件。使用交流输出电抗器可进行平滑滤波，减少瞬变电压dv/dt的影响，降低了电机的噪音，降低了输出高次谐波造成的漏电流，减少干扰，保护了变频器内部的功率开关器件，延长了电机的绝缘寿命。 变频器的输出是经SPWM调制的电压波，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦波形的，脉冲宽度调制波有着陡峭的电压上升沿和下降沿（dv/dt）很大，使得输出引线向外界发射含量极大的电磁波，并且在引出线对地、电机绕组匝间对地间都会产生很大的脉冲电流。 值得指出的是脉冲电压通过长的输电线时，由于长线上的反射叠加使得在长线（变频器输出导线）超出临界长度后，电压有可能达到直流母线（变频器内直流母线）的电压的2倍。因此变频器输出线长度受到限制，为了解除这种限制，必须接入输出交流电抗器。接入后，送到电机等负载上的波形就接近正弦电压波形了。 ■交流输出电抗器（MAR-XXXX）与容许导线长度 变频器功率 /KW | 额定电压 /V | 非屏蔽导线容许的最大长度/m | 无输出电抗器 | 有输出电抗器 | 4 | 200～600 | 50 | 150 | 5.5 | 200～600 | 70 | 200 | 7.5 | 200～600 | 100 | 225 | 11 | 200～600 | 110 | 240 | 15 | 200～600 | 125 | 260 | 18.5 | 200～600 | 135 | 280 | 22 | 200～600 | 150 | 300 | 30～200 | 200～600 | 150 | 300 |
输出电抗器实际应用中，只要负载是电感性的，电抗器可采用1%阻抗或更低一些都是可以的，这是因为，SPWN调制频率远高与基波频率，已经相当于40-100次谐波的范围。, |
高性能的F级以上的复合绝缘材料，保证产品在严

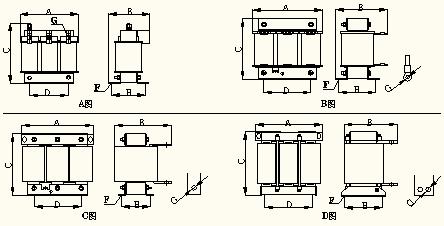

尺寸单位：mm
