高性能的F级以上的复合绝缘材料，保证产品在严 酷的工作条件下保持可靠的性能 H级浸渍漆，真空浸漆，确保电抗器在高温下安全 地低噪音运行 优质低损耗冷轧硅钢片，漏磁小，电感无变化，线 性度好 较大电流的电抗器均为无骨架、箔式绕组结构设计， 温升低且外观美观 抗电磁力能力强，短时间过载能力强
型号说明：SDR-0350-016UPSDR----直流电抗器0350----额定电流016U---电抗器电感值P--------连接方式 产品作用：■改善电容滤波造成的输入电流波形畸变■减少和防止因冲击电流造成整流桥损坏和电容过热■降低直流母线交流脉冲，有效提高功率因数■限制直流电流的脉动率，限制直流侧短路电流的上升率■用于并联变流器的直流侧对偶，限制环流线路中的环流
型号说明：
SDR-0350-016UP
SDR----直流电抗器
0350----额定电流
016U---电抗器电感值
P--------连接方式
产品作用：
■改善电容滤波造成的输入电流波形畸变
■减少和防止因冲击电流造成整流桥损坏和电容过热
■降低直流母线交流脉冲，有效提高功率因数
■限制直流电流的脉动率，限制直流侧短路电流的上升率
典型应用条件：■采用电容滤波的电压型变频器■电源变压器和输电线综合内阻小时（变压器容量大于电机容量10倍以上时）■电网瞬变频繁 使用环境条件：■海拔高度不超过2000米。■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）■储存最低温度为-25℃～+55℃（应除去冷却液）■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体■周围环境有良好的通风条件，如装在柜内，应加装通风设备。■安装场所应无严重震动、颠簸■环境污染级别：泄露比应小于2.5cm/KV
典型应用条件：■采用电容滤波的电压型变频器
典型应用条件：
■电源变压器和输电线综合内阻小时（变压器容量大于电机容量10倍以上时）
■电网瞬变频繁
使用环境条件：■海拔高度不超过2000米。■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）■储存最低温度为-25℃～+55℃（应除去冷却液）■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体■周围环境有良好的通风条件，如装在柜内，应加装通风设备。■安装场所应无严重震动、颠簸■环境污染级别：泄露比应小于2.5cm/KV
使用环境条件：■海拔高度不超过2000米。
使用环境条件：
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）■储存最低温度为-25℃～+55℃（应除去冷却液）■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体■周围环境有良好的通风条件，如装在柜内，应加装通风设备。■安装场所应无严重震动、颠簸■环境污染级别：泄露比应小于2.5cm/KV
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）
■储存最低温度为-25℃～+55℃（应除去冷却液）
■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
■周围环境有良好的通风条件，如装在柜内，应加装通风设备。
■安装场所应无严重震动、颠簸
技术特征：
工作电压：
500VDC-1000VDC
工作频率：
50/60Hz
额定电流：
6A至1100A@40℃
阻抗：
常规15.2V（对应标称的额定电压@50Hz、额定电流）
抗电强度：
绕组-地 3000VAC/50Hz/1min
绕组-绕组 3000VAC/50Hz/1min
绝缘电阻：
绝缘电阻大于100MΩ（1000VDC）
防护等级：
IP00
过载能力：
2倍的额定电流30秒
1.5倍的额定电流1分钟（至少间隔一小时）
电抗器噪音：
小于65dB（与电抗器水平距离点1米测试）
绝缘等级：
T40/F(155℃)
阻燃等级：
UL 94V-2
产品执行标准：
IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
平均寿命：
超过200000小时

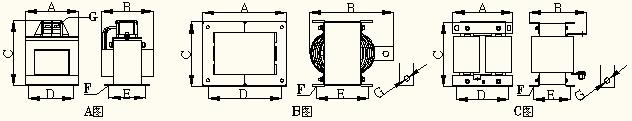

产品外形图：
尺寸对应表： 尺寸单位：mm
A
B
C
D
E
F
G
A图
SDR-0006-25MUD
78
65
100
63
47
Φ6*10
M4
SDR-0012-11MUD
97
120
80
70
SDR-0016-4M6UD
107
130
87
SDR-0021-3M6UD
M6
SDR-0026-2M5UD
Φ8*14
SDR-0030-2M0UD
SDR-0035-1M4UD
115
135
145
95
85
SDR-0050-1M1UD
B图
SDR-0060-800UB
150
160
110
M8
SDR-0075-710UB
SDR-0095-540UB
SDR-0110-450UB
155
180
90
C图
SDR-0160-360UP
125
200
108
M12
SDR-0180-330UP
SDR-0300-180UP
210
245
175
Φ11*18
SDR-0330-160UP
SDR-0350-160UP
M14
SDR-0450-100UP
220
280
190
SDR-0500-090UP
SDR-0650-070UP
235
205
Φ13*23
直流电抗器（SDR-XXXX）的应用 直流电抗器，用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、减少和防止因冲击电流造成整流桥损坏和电容过热。当电源变压器和输电线综合内阻小时（变压器容量大于电机容量10倍以上时）、电网瞬变频繁时都需要使用直流电抗器。变频器直流母线接直流电抗器可以减小输入电流。
■直流电抗器（SDR-XXX）减小直流母线输入电流表
变频器功率（KW）
0.4
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
加直流电抗器
0.82
2.9
4.2
7.1
10
13.5
19.8
26.8
33.2
39.3
54
无直流电抗器
1.8
3.5
6.2
9.2
14.8
21.5
27.9
39.1
50.3
59.9
69.3
86
直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，有利于改善功率数。直流电抗器在变频器功率大于22KW时一般都要采用，当变频器功率越大，越应该使用。
