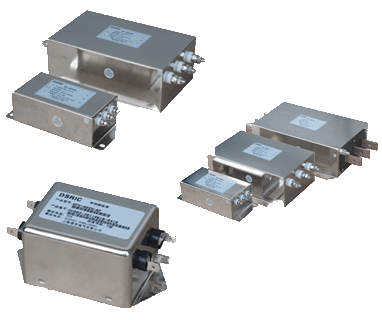

| 输入滤波器 |
■改善EMC环境，提高系统可靠性
■双向滤波（对电网和开关整流器相互之间的干扰信号均有很好的滤波效果）
■能抑制共模和差模干扰
■满足最大阻抗失配原则
■防止开变频器干扰周围的其它用电设备 |
|
|
|
| 关于产品 |
应用条件和环境 |
技术特征和参数 |
产品尺寸 |
行业应用 |
型号说明：
LFN-0036-AFL LFN-----输入滤波器 0036----额定电流 AF-------电路参数 L---------连接方式 产品作用：
■改善EMC环境，提高系统可靠性 ■双向滤波（对电网和开关整流器相互之间的干扰信号均有很好的滤波效果） ■能抑制共模和差模干扰 ■满足最大阻抗失配原则 ■防止开变频器干扰周围的其它用电设备
|
|
典型应用条件：
■对电磁环境要求较高的场合
■使用多台变频器的场合 ■整流过程中产生的谐波进入电网，进而干扰同一变压器上的其它用电设备 ■变频器被电网中的谐波所干扰，出现无故障停机、过压、过流、过载、欠压、噪音等 ■变频器的模块损坏比较频繁 使用环境条件：
■海拔高度不超过2000米。
■运行环境温度-25℃～+45℃，空气相对湿度不大于90%（温度20℃） ■储存最低温度为-25℃～+55℃（应除去冷却液） ■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体 ■周围环境有良好的通风条件，如装在柜内，应加装通风设备 ■安装场所应无严重震动、颠簸 ■环境污染级别：泄露比应小于2.5cm/KV
|
|
技术特征：
|
工作电压： |
220VAC-690VAC |
|
工作频率： |
50/60Hz |
|
开关频率： |
4KHz至16KHz |
|
额定电流： |
3A至1100A@40℃ |
|
抗电强度： |
P→E3000VAC3秒（工厂测试）
P→P3000VAC3秒（工厂测试） |
|
最大线长： |
400米（屏蔽线）
300米（非屏蔽线 |
|
防护等级： |
IP00 |
|
过载能力： |
1.4倍的额定电流1分钟（至少间隔15分钟） |
|
绝缘等级： |
T40/F(155℃) |
|
阻燃等级： |
UL 94V-2 |
|
产品执行标准： |
GB/T15287/8 |
|
平均寿命： |
超过100000小时 | |
|

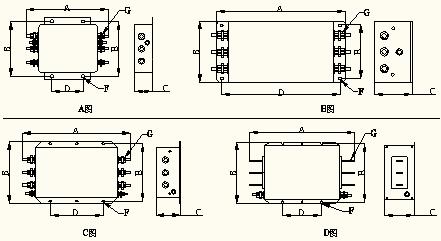

产品外形图：
 尺寸单位：mm
尺寸对应表：
|
|
A |
B |
C |
E |
E |
F |
G |
|
A图 |
|
|
|
|
|
|
|
|
LFN-0005-AFL |
135 |
105 |
44 |
51 |
82 |
Φ4.2*6.4 |
M4 |
|
B图 |
|
|
|
|
|
|
|
|
LFN-0010-AFL |
202 |
86 |
58 |
184 |
60 |
Φ4.2*6.4 |
M4 |
|
LFN-0020-AFL |
261 |
100 |
90 |
243 |
70 |
Φ4.2*6.4 |
M4 |
|
LFN-0036-AFL |
261 |
100 |
90 |
243 |
70 |
Φ4.2*6.4 |
M6 |
|
LFN-0050-AFL |
261 |
100 |
90 |
243 |
70 |
Φ4.2*6.4 |
M6 |
|
C图 |
|
|
|
|
|
|
|
|
LFN-0080-AFL |
325 |
190 |
90 |
240 |
175 |
Φ6.4*9.4 |
M8 |
|
LFN-0100-AFL |
325 |
190 |
90 |
240 |
175 |
Φ6.4*9.4 |
M8 |
|
LFN-0150-AFL |
345 |
210 |
90 |
245 |
175 |
Φ6.4*9.4 |
M8 |
|
LFN-0200-AFL |
345 |
210 |
90 |
245 |
175 |
Φ6.4*9.4 |
M8 |
|
D图 |
|
|
|
|
|
|
|
|
LFN-0250-AFP |
380 |
210 |
90 |
180 |
175 |
Φ6.4*9.4 |
M8 |
|
LFN-0300-AFP |
380 |
210 |
90 |
180 |
195 |
Φ6.4*9.4 |
M8 |
|
LFN-0400-AFP |
420 |
260 |
128 |
165 |
195 |
Φ6.4 |
M12 |
|
LFN-0600-AFP |
420 |
260 |
128 |
165 |
245 |
Φ6.4 |
M12 |
|
LFN-0900-AFP |
500 |
290 |
150 |
340 |
275 |
Φ6.4 |
M12 | |
|
|
|
|
|
|
|
|
|
