| 输出滤波器 |
■改善EMC环境，提高系统可靠性
■减小输出电流中的谐波成份
■抑制变频器的输出侧的浪涌电压和电磁干扰
■减小电机由高频谐波引起的附加转矩
■减小电机噪音，降低电机温度
■消除PWM输出信号中的高dv/dt，延长电动机的使用寿命 |
|
|
|
| 关于产品 |
应用条件和环境 |
技术特征和参数 |
产品尺寸 |
行业应用 |
型号说明：
MFN-0250-BFL
MFN-----输出滤波器 0250----额定电流 BF-------电路参数 L---------连接方式
产品作用：
■改善EMC环境，提高系统可靠性 ■减小输出电流中的谐波成份 ■抑制变频器的输出侧的浪涌电压和电磁干扰 ■减小电机由高频谐波引起的附加转矩 ■减小电机噪音，降低电机温度 ■消除PWM输出信号中的高dv/dt，延长电动机的使用寿命 |
|
典型应用条件：
■对电磁环境要求较高的场合 ■整流过程中产生的谐波进入电网，进而干扰同一变压器上的其它用电设备 ■逆变过程中产生的谐波以辐射的方式，影响周围的其它精密用电、计量、测量电器的正常工作 ■逆变过程中产生的谐波通过电源线进入电机中，引起电机的震动、过热、绝缘快速老化等问题
使用环境条件：
■海拔高度不超过2000米。■运行环境温度-25℃～+45℃，空气相对湿度不大于90%（温度20℃） ■储存最低温度为-25℃～+55℃（应除去冷却液） ■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体 ■周围环境有良好的通风条件，如装在柜内，应加装通风设备 ■安装场所应无严重震动、颠簸 ■环境污染级别：泄露比应小于2.5cm/KV
|
|
技术特征：
|
工作电压： |
220VAC-690VAC |
|
工作频率： |
50/60Hz |
|
开关频率： |
4KHz至16KHz |
|
额定电流： |
3A至1100A@40℃ |
|
抗电强度： |
P→E3000VAC3秒（工厂测试）
P→P3000VAC3秒（工厂测试） |
|
最大线长： |
400米（屏蔽线）
300米（非屏蔽线 |
|
防护等级： |
IP00 |
|
过载能力： |
1.4倍的额定电流1分钟（至少间隔15分钟） |
|
绝缘等级： |
T40/F(155℃) |
|
阻燃等级： |
UL 94V-2 |
|
产品执行标准： |
GB/T15287/8 |
|
平均寿命： |
超过100000小时 | |
|

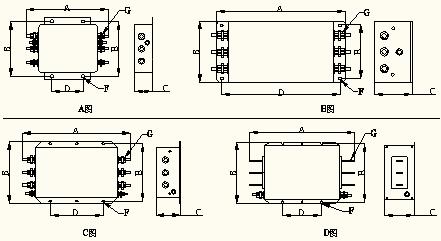

产品外形图：
 尺寸单位：mm
尺寸对应表：
|
|
A |
B |
C |
D |
E |
F |
G |
|
A图 |
|
|
|
|
|
|
|
|
MFN-0005-BFL |
135 |
105 |
44 |
51 |
95 |
Φ4.2*6.4 |
M4 |
|
B图 |
|
|
|
|
|
|
|
|
MFN-0010-BFL |
202 |
86 |
58 |
184 |
60 |
Φ4.2*6.4 |
M4 |
|
MFN-0020-BFL |
202 |
86 |
58 |
184 |
60 |
Φ4.2*6.4 |
M4 |
|
MFN-0036-BFL |
215 |
100 |
75 |
200 |
70 |
Φ4.2*6.4 |
M6 |
|
MFN-0050-BFL |
215 |
100 |
75 |
200 |
70 |
Φ4.2*6.4 |
M6 |
|
C图 |
|
|
|
|
|
|
|
|
MFN-0080-BFL |
261 |
100 |
90 |
243 |
70 |
Φ6.4*9.4 |
M8 |
|
MFN-0100-BFL |
261 |
100 |
90 |
243 |
70 |
Φ6.4*9.4 |
M8 |
|
MFN-0150-BFL |
275 |
190 |
90 |
243 |
175 |
Φ6.4*9.4 |
M8 |
|
MFN-0200-BFL |
275 |
190 |
90 |
243 |
175 |
Φ6.4*9.4 |
M8 |
|
D图 |
|
|
|
|
|
|
|
|
MFN-0250-BFP |
380 |
210 |
90 |
180 |
195 |
Φ6.4*9.4 |
M8 |
|
MFN-0300-BFP |
380 |
210 |
90 |
180 |
195 |
Φ6.4*9.4 |
M8 |
|
MFN-0400-BFP |
420 |
245 |
128 |
165 |
230 |
Φ6.4 |
M12 |
|
MFN-0600-BFP |
420 |
245 |
128 |
165 |
230 |
Φ6.4 |
M12 |
|
MFN-0900-BFP |
610 |
290 |
150 |
245 |
270 |
Φ6.4 |
M12 | |
|
|
|
|
|
|
|
|
|
