| 波纹电阻器 |
■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量
■电阻表面的绝缘涂料具有阻燃、耐高温的作用
■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效
■不锈钢夹环固定，纵向引出，方便安装和引线 |
|
|
|
| 关于产品 |
应用条件和环境 |
技术特征和参数 |
产品尺寸 |
行业应用 |
型号说明：
PRW-1500W40RJ PRW------波纹电阻器 1500W----额定功率 40R--------产品阻值 J------------阻值误差（K=10% J=5%）
产品特点：
■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量 ■电阻表面的绝缘涂料具有阻燃、耐高温的作用 ■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效 ■不锈钢夹环固定，纵向引出，方便安装和引线
|
|
典型应用条件：
■做为制动电阻保护变频器、伺服等不受电机再生电能的危害 ■电力电子负载测试中做为阻性负载 ■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻
使用环境条件：
■海拔高度不超过2000米 ■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃） ■储存最低温度为-25℃～+55℃（应除去冷却液） ■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体 ■周围环境有良好的通风条件，如装在柜内，应加装通风设备 ■安装场所应无严重震动、颠簸 ■环境污染级别：泄露比应小于2.5cm/KV
|
|
技术特征：
|
工作电压： |
小于3KV |
|
功率范围： |
50W-3KW |
|
阻值： |
1Ω-1KΩ(±5%) |
|
抗电强度： |
引出端-地 2500VAC/50Hz/1分钟（漏电流小于10mA） |
|
绝缘电阻： |
引出端-地 1000VDC（绝缘电阻大于50MΩ） |
|
防护等级： |
IP00 |
|
额定温升： |
额定功率下375℃ |
|
温漂系数： |
80-400ppm/℃ |
|
阻燃等级： |
UL 94V-2 |
|
产品执行标准： |
GB-5792 |
|
平均寿命： |
超过100000小时 | |
|

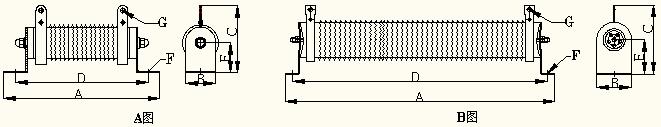

产品外形图：
尺寸对应表： 尺寸单位：mm
|
|
A |
B |
C |
D |
E |
F |
G |
重量(KG) |
|
A图 |
|
|
|
|
|
|
|
|
|
PRM-50W |
146 |
28 |
61 |
124 |
28 |
Φ6.5 |
M4.5 |
0.210 |
|
PRM-60W |
146 |
28 |
61 |
124 |
28 |
Φ6.5 |
M4.5 |
0.210 |
|
PRM-80W |
196 |
28 |
61 |
174 |
28 |
Φ6.5 |
M4.5 |
0.250 |
|
PRM-100W |
226 |
28 |
61 |
204 |
28 |
Φ6.5 |
M4.5 |
0.310 |
|
PRM-120W |
226 |
28 |
61 |
204 |
28 |
Φ6.5 |
M4.5 |
0.310 |
|
B图 |
|
|
|
|
|
|
|
|
|
PRM-150W |
239 |
40 |
81 |
217 |
41 |
Φ8 |
M5.5 |
0.450 |
|
PRM-200W |
239 |
40 |
81 |
217 |
41 |
Φ8 |
M5.5 |
0.450 |
|
PRM-300W |
326 |
40 |
81 |
304 |
41 |
Φ8 |
M5.5 |
0.620 |
|
PRM-400W |
326 |
40 |
81 |
304 |
41 |
Φ8 |
M5.5 |
0.620 |
|
PRM-500W |
389 |
40 |
81 |
367 |
41 |
Φ8 |
M5.5 |
0.740 |
|
PRM-600W |
360 |
50 |
101 |
338 |
45 |
Φ8 |
M6 |
1.110 |
|
PRM-750W |
360 |
50 |
101 |
338 |
45 |
Φ8 |
M6 |
1.110 |
|
PRM-1000W |
350 |
60 |
119 |
325 |
60 |
Φ8.5 |
M6 |
1.250 |
|
PRM-1200W |
465 |
60 |
119 |
440 |
60 |
Φ8.5 |
M6 |
1.730 |
|
PRM-1500W |
465 |
60 |
119 |
440 |
60 |
Φ8.5 |
M6 |
1.730 |
|
PRM-2000W |
560 |
60 |
119 |
535 |
60 |
Φ8.5 |
M6 |
1.940 |
|
PRM-2500W |
650 |
60 |
119 |
625 |
60 |
Φ8.5 |
M6 |
2.340 |
|
PRM-3000W |
650 |
60 |
119 |
625 |
60 |
Φ8.5 |
M6 |
2.530 |
|
|
| ,,,,,,,,,, |
|
|
|
|
|
|
|
|
符合ROHS标准
