| 解谐电抗器 |
■抑制高次谐波放大，改善网络电压波形
■限制装置合闸涌流
■降低开关重燃时的操作过电压
■防止母线电压瞬时降低时引起变相装置换相失败
|
|
|
|
| 关于产品 |
应用条件和环境 |
技术特征和参数 |
产品尺寸 |
行业应用 |
型号说明：
DAR-0060-960UB DAR----解谐电抗器 0350----额定电流 016U---电抗器电感值 B---------连接方式 产品作用：
■抑制高次谐波放大，改善网络电压波形 ■限制装置合闸涌流 ■降低开关重燃时的操作过电压 ■防止母线电压瞬时降低时引起变相装置换相失败
|
|
典型应用条件：
■用于低压无功补偿柜与电容器相串联使用
使用环境条件：
■海拔高度不超过2000米。
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃） ■储存最低温度为-25℃～+55℃（应除去冷却液） ■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体 ■周围环境有良好的通风条件，如装在柜内，应加装通风设备。 ■安装场所应无严重震动、颠簸 ■环境污染级别：泄露比应小于2.5cm/KV
|
|
技术特征：
|
工作电压： |
220VAC-690VAC |
|
工作频率： |
50/60Hz |
|
额定电流： |
10A至1000A@40℃ |
|
阻抗： |
5.6%、7%、14%（对应标称的额定电压@50Hz、额定电流） |
|
抗电强度： |
绕组-地 3000VAC/50Hz/1min
绕组-绕组 3000VAC/50Hz/1min |
|
绝缘电阻： |
绝缘电阻大于100MΩ（1000VDC） |
|
防护等级： |
IP00 |
|
过载能力： |
2倍的额定电流30秒
1.5倍的额定电流1分钟（至少间隔一小时） |
|
电抗器噪音： |
小于65dB（与电抗器水平距离点1米测试） |
|
绝缘等级： |
T40/F(155℃) |
|
阻燃等级： |
UL 94V-2 |
|
产品执行标准： |
IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器 |
|
平均寿命： |
超过200000小时 | |
|

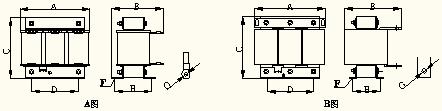

产品外形图：
 尺寸单位：mm
尺寸对应表：
|
|
A |
B |
C |
D |
E |
F |
G |
|
A图 |
|
|
|
|
|
|
|
|
DAR-0010-7M67D |
195 |
110 |
165 |
120 |
82 |
Φ8.5*20 |
M4 |
|
DAR-0015-3M83D |
195 |
100 |
185 |
120 |
97 |
Φ8.5*20 |
M4 |
|
DAR-0019-3M07D |
195 |
115 |
185 |
120 |
112 |
Φ8.5*20 |
M6 |
|
DAR-0025-2M56B |
210 |
115 |
205 |
180 |
103 |
Φ11*18 |
M6 |
|
DAR-0030-1M97B |
220 |
125 |
255 |
162 |
93 |
Φ11*18 |
M6 |
|
DAR-0037-M153B |
220 |
130 |
255 |
162 |
98 |
Φ11*18 |
M8 |
|
DAR-0045-1M28B |
245 |
125 |
260 |
182 |
93 |
Φ11*18 |
M8 |
|
DAR-0060-960UB |
245 |
135 |
260 |
182 |
103 |
Φ11*18 |
M8 |
|
B图 |
|
|
|
|
|
|
|
|
DAR-0075-770UP |
295 |
150 |
275 |
214 |
112 |
Φ11*18 |
M8 |
|
DAR-0088-640UP |
295 |
160 |
275 |
214 |
122 |
Φ11*18 |
M8 |
|
DAR-0112-520UP |
325 |
170 |
275 |
243 |
132 |
Φ12*20 |
M8 |
|
DAR-0150-520UP |
325 |
175 |
310 |
243 |
136 |
Φ12*20 |
M8 | |
|
|
|
|
|
|
|
|
|
高性能的F级以上的复合绝缘材料，保证产品在严
